¿Qué es una aparamenta?
La aparamenta eléctrica, también conocida como aparamenta completa o paneles de distribución, sirve como equipo de nodo central para la distribución y el control de energía dentro de los sistemas de subestaciones. Es un conjunto eléctrico completo que integra componentes como disyuntores, interruptores de desconexión, interruptores de carga y fusibles en gabinetes metálicos cerrados o semi-de acuerdo con los requisitos de cableado específicos. Posicionado como un centro crítico entre el lado de generación de energía y el lado de consumo, asume funciones básicas que incluyen distribución, control, protección y monitoreo de energía.
Sobre nosotros
LVMA ha estado diseñando y fabricando aparamenta de media tensión durante 21 años. Nuestras aparamentas AIS, GIS y con aislamiento sólido-cumplen con las normas IEC 62271 y CE -probadas, certificadas y entregadas directamente desde nuestra fábrica de 50 000 m2.
Sirviendo a 200+ clientes empresariales en 40+ países.....
Consultar sobre problemas con el producto.
View our switchgear product catalog >>
Cómo elegir aparamenta de MT
El aislamiento dentro de una aparamenta es el núcleo. que determina el tamaño, la seguridad y la durabilidad.
12kV·24kV·40,5kV ｜ AIS·GIS·SIS ｜ Soluciones personalizadas en 10 días

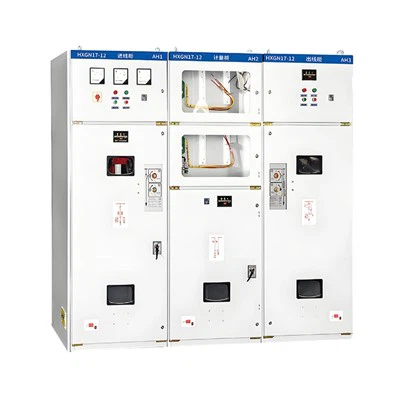

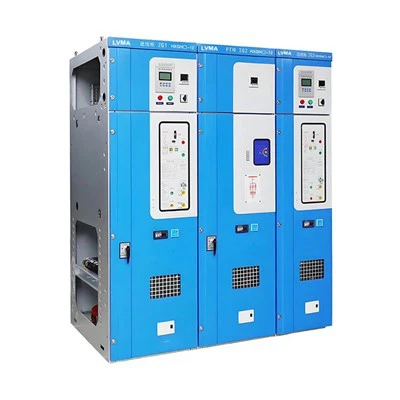

Aparamenta-aislada en aire (AIS)
la gente también lo llamaAparamenta-revestida de metal
Utiliza espacios de aire dentro de un gabinete de metal sólido como aislamiento. El martillo se puede desplegar fácilmente para un servicio rápido y seguro. Elija AIS para las salas de energía principales donde el acceso y la confiabilidad comprobada son lo más importante.

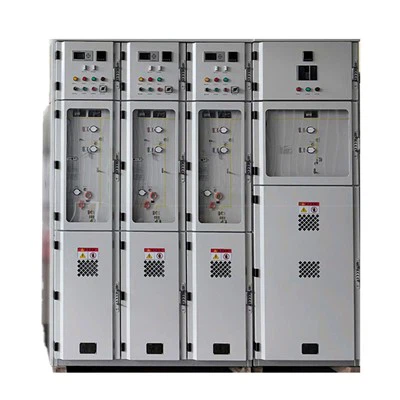

Aparamenta-aislada en gas (GIS)
Compacto y resistente. Tanque metálico sellado con gas aislante. Pequeño,-a prueba de polvo y sin mantenimiento-. Ideal para espacios reducidos, sitios hostiles y redes críticas. SF6 permite un diseño ultra-compacto pero es un fuerte gas de efecto invernadero, por lo que la industria está cambiando a alternativas ecológicas-amigables.
Aparamenta de distribución-aislada sólida (SIS)
La opción moderna y ecológica. Los componentes clave están fundidos en resina epoxi sólida. Funciona sin ningún gas aislante, lo que lo hace increíblemente resistente y respetuoso con el planeta. Esto lo convierte claramente en la opción de próxima-generación para sitios sustentables y entornos operativos difíciles.
Clasificación del nivel de voltaje
serie de 12 kV
Seguro y estable, con una adaptabilidad extremadamente fuerte.
Serie de 24 kV
Rendimiento confiable y alto nivel de protección
Serie de 40,5 kV
Con alto aislamiento, gran capacidad y altas características de protección.
Haga que los clientes se sientan seguros al realizar una compra.
Aparamenta destacada
Explore nuestra amplia gama de tableros estándar, que ofrecen un rendimiento excepcional en una amplia gama de parámetros. Si nuestras ofertas estándar no satisfacen completamente sus requisitos específicos, nuestro equipo de expertos está listo para brindarle soluciones de aparamenta personalizadas para su sistema de energía.
Ventaja de rendimiento
La aparamenta de media tensión Zhejiang Lvma adopta un diseño modular avanzado y componentes de interruptor de vacío de alta-calidad, lo que proporciona seguridad, estabilidad y durabilidad superiores para los modernos sistemas de distribución de energía de media-tensión. Con una estricta fabricación estándar IEC, todo el tablero logra un excelente rendimiento integral en aplicaciones de redes eléctricas industriales, comerciales y de servicios públicos.
Presenta una excelente capacidad de resistencia a cortocircuitos-y un rendimiento de corte estable, lo que garantiza un funcionamiento fiable en condiciones de carga completa-a largo plazo-y condiciones de conmutación frecuentes. La estructura del gabinete completamente sellada previene eficazmente el polvo, la humedad y la condensación, adaptándose a entornos de trabajo interiores complejos y extendiendo enormemente la vida útil del equipo.
Equipado con una completa protección de enclavamiento mecánico y eléctrico, el tablero evita un mal funcionamiento y garantiza la máxima seguridad para los equipos y los operadores. Su diseño compacto y razonable ahorra espacio de instalación, mientras que la estructura modular estandarizada simplifica la instalación, el mantenimiento y la posterior expansión del sistema. Con una baja tasa de fallas y requisitos mínimos de mantenimiento, nuestros tableros de media tensión ofrecen soluciones de distribución de energía rentables y de alta eficiencia-para proyectos globales.
Cumplimiento y estándares industriales
Nuestras celdas de media tensión están completamente diseñadas, probadas y fabricadas de acuerdo con los últimos estándares internacionales IEC, lo que garantiza un rendimiento constante y adaptabilidad global del proyectoIEC Websto....
Nuestro conjunto de tablero de distribución en gabinete metálico cumple conCEI 62271‑200, el estándar básico para aparamenta de alta tensión con envolvente metálica de CA que cubre tensiones nominales desde 1 kV hasta 52 kV, que especifica requisitos de estructura mecánica, resistencia al arco interno, rendimiento de aislamiento y verificación de prueba de tipo. Los disyuntores de vacío compatibles cumplen conCEI 62271‑100, cumpliendo estrictos criterios de capacidad de ruptura, resistencia mecánica y vida eléctrica. Siguen los seccionadores y seccionadores de puesta a tierra.CEI 62271‑102, mientras que los componentes de protección y medición cumplen con los estándares relevantes de la serie IEC 61869 para transformadores de instrumentos Eaton.
Todas las unidades se someten a pruebas de tipo completo, incluidas pruebas dieléctricas, pruebas de corriente soportada de corta duración, pruebas de arco interno y pruebas de funcionamiento mecánico. El estricto cumplimiento de las normas garantiza la seguridad, la confiabilidad y la intercambiabilidad de los equipos para redes de servicios públicos, plantas industriales y proyectos de infraestructura a gran escala en todo el mundo.
Datos técnicos
Nuestras celdas eléctricas de media tensión cubren tipos con aislamiento de gas, aislamiento sólido y aislamiento de aire, incluidas configuraciones de unidad principal en anillo (RMU) revestida de metal, encapsulada en metal y para diversos requisitos de proyectos.
Tensión nominal: 12 kV, 24 kV, 40,5 kV
Frecuencia nominal: 50Hz
Tipo de estructura principal: - Con aislamiento de gas: Unidad principal de anillo inflable completamente sellado de tipo fijo, RMU con aislamiento de gas libre de SF6 - Con aislamiento sólido: Unidad principal de anillo con aislamiento sólido de tipo fijo sin SF6 - Con aislamiento de aire: Tipo cubículo cerrado de metal de tipo fijo/tipo caja; aparamenta blindada extraíble
Corriente nominal de la barra colectora principal: 630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A
Corriente soportada de corta duración: 20 kA, 25 kA, 31,5 kA (3s/4s)
Corriente máxima soportada: 50 kA, 63 kA, 80 kA
Rendimiento resistente al arco: Prueba de arco interno que cumple con IEC 62271‑200 para modelos calificados.
Mecanismo de operación: Mecanismo operativo tipo resorte, que admite operación manual local y control eléctrico remoto.
Función de enclavamiento: Interbloqueos mecánicos y eléctricos completos para evitar un mal funcionamiento y satisfacer los requisitos de seguridad de "cinco prevención".
Opciones de medios de aislamiento: Aire, gas aislante ecológico, aislamiento epoxi sólido, gas SF6.
Condición de instalación: Instalación interior para todas las series de aparamenta anteriores.
Temperatura ambiente de funcionamiento: -15 grados ~ +40 grados; Calentador anticondensación opcional para sitios con alta humedad.
Estándares de cumplimiento: ‑ IEC 62271‑200: Aparamenta de CA encapsulada y blindada metálica ‑ IEC 62271‑100: Disyuntor en vacío ‑ IEC 62271‑102: Seccionadores y seccionadores de puesta a tierra ‑ IEC 62271‑201: Unidades principales en anillo aisladas en gas
Ventajas principales del diseño
Funciones protectoras:Mecanismo de enclavamiento completamente cerrado + cinco-segmentos, sin puntos ciegos en seguridad eléctrica
Integración:Diseño integrado de componentes, menos puntos de falla y mayor estabilidad
Mantenibilidad:Diseño modular-extraíble, que hace que el mantenimiento y la expansión de capacidad sean extremadamente convenientes
Compatibilidad:Admite múltiples niveles de voltaje y varios modelos, cubriendo todo tipo de escenarios de distribución de energía.
Función de Control y Protección:Monitoreo y protección integrados, con manejo rápido y preciso de fallas
Transforme sus necesidades de energía
► Optimizar el diseño general de la aparamenta.
►
Personalice combinaciones de aparamenta para múltiples niveles de voltaje
►
Adapte los diseños a escenarios de aplicación específicos
►
Fabricación de precisión basada en dibujos técnicos.
►
Procese y produzca placas de identificación personalizadas dedicadas
Para soluciones de aparamenta personalizadas, comuníquese con LVMA
¿Por qué elegir LVMA como su fabricante de aparamenta?
Fuerte capacidad de I+D
Contamos con un experimentado equipo de I+D compuesto por ingenieros eléctricos, especialistas en procesos y otros profesionales. Mejoran continuamente sus capacidades técnicas en el diseño de tableros, la aplicación de materiales y los procesos de fabricación.
El centro de I+D está equipado con instalaciones avanzadas de investigación y pruebas capaces de realizar pruebas de rendimiento, verificación de confiabilidad, simulación ambiental y otras tareas.
Control de calidad excepcional
Los interruptores fabricados por nuestra fábrica han obtenido certificaciones autorizadas internacionales como CE e IEC. Antes de salir de fábrica, todos los productos se someten a una serie de pruebas rigurosas que incluyen pruebas de resistencia de aislamiento del circuito principal, pruebas de tensión soportada de frecuencia industrial, pruebas de energización y pruebas de función protectora.
Fabricación eficiente
Con nuestra fuerza laboral altamente capacitada y-instalaciones de fabricación-de última generación-, podemos completar la producción de aparamenta en tan solo 10 días y enviarlos directamente desde la fábrica.
Experiencia comprobada, soluciones personalizadas
LVMA tiene 21 años de experiencia brindando soluciones energéticas exitosas para diversas industrias. Somos un fabricante confiable de interruptores que integra investigación y desarrollo, producción y ventas. Ya sean aplicaciones industriales complejas o proyectos de distribución de energía personalizados, podemos asegurarnos de brindarle soluciones efectivas y orientación técnica profesional.
Guía de compra
Al seleccionar aparamenta de media tensión, se deben evaluar múltiples factores clave para que coincidan con los requisitos reales de su proyecto de distribución de energía. Zhejiang Lvma Electric ofrece aparamenta con aislamiento de aire, de gas y de aislamiento sólido, incluidas series RMU, encapsuladas y revestidas de metal para una selección flexible.
1. Confirmar los parámetros eléctricos del sistema
Aclare la tensión nominal de su proyecto: 12kV, 24kV o 40,5kV. Defina la corriente nominal de la barra colectora y la corriente soportada en cortocircuito según la capacidad de la red y el nivel de falla. Estos valores fundamentales determinan el tipo de gabinete, la especificación del interruptor de vacío y la configuración de la barra colectora.
2. Elija aislamiento y estructura del gabinete
Celda aislada en aire: solución rentable. Seleccione carcasa metálica de tipo fijo para proyectos simples de red en anillo; Elija el tipo con revestimiento metálico extraíble para aplicaciones industriales y de subestaciones de carga pesada y mantenimiento frecuente.
RMU con aislamiento de gas: diseño compacto completamente sellado. Ideal para sitios con espacio limitado y redes eléctricas urbanas. Se recomienda la versión libre de SF6 para proyectos con requisitos de protección ambiental.
RMU con aislamiento sólido: Adopta un aislamiento sólido de epoxi, libre de gas SF6. Adecuado para condiciones de trabajo húmedas y altamente contaminantes con estrictos estándares ecológicos.
3. Evaluar el entorno de trabajo y las condiciones de instalación
Todas estas series están diseñadas para instalación en interior. Para lugares con mucha humedad, polvorientos o propensos a la condensación, solicite calentadores anticondensación y opciones de sellado mejoradas. Compruebe el espacio del sitio: las RMU compactas con aislamiento de gas/sólidos ahorran más espacio que los gabinetes convencionales con aislamiento de aire.
4. Definir requisitos funcionales
Confirme la cantidad de bucles entrantes y salientes, el esquema de protección y la demanda de control local/remoto. El enclavamiento de cinco bloqueos mecánico y eléctrico completo es estándar. Especificar si necesita seccionador de tierra, módulo de medida o accesorios de monitorización.
5. Estándares y personalización
Todos los productos cumplen con las normas IEC pertinentes. Si los modelos estándar no pueden satisfacer su proyecto, nuestro equipo de ingeniería respalda la personalización no estándar para el diseño del gabinete, el ajuste de parámetros y la configuración auxiliar.
Recordatorio importante:
La guía anterior sirve como referencia general. Comparta su diagrama unifilar y las condiciones del sitio con nuestro equipo de ventas; le brindaremos recomendaciones y cotizaciones de modelos específicos.
Preguntas frecuentes
P: ¿Se puede ampliar el cuadro? ¿Qué hay que tener en cuenta a la hora de ampliarlo?
R: El tablero de distribución de diseño modular se puede ampliar según sea necesario. Antes de la expansión, es necesario confirmar la capacidad restante de la barra colectora y el espacio del gabinete. La operación debe ser realizada por profesionales para garantizar que los parámetros generales coincidan después de la expansión y cumplan con las normas de seguridad.
P: ¿Qué puntos clave se deben tener en cuenta durante la operación y el mantenimiento diario de los armarios de distribución?
R: ① Limpie periódicamente el interior del gabinete para evitar la acumulación de polvo; ② Apriete los terminales de conexión para evitar un mal contacto y sobrecalentamiento; ③ Pruebe la resistencia de aislamiento y la resistencia de conexión a tierra para garantizar que los valores cumplan con los estándares; ④ Verifique la efectividad de las cinco-funciones de bloqueo de prevención y prohíba los cortocircuitos-no autorizados.
P: ¿Qué pruebas principales se realizarán en los gabinetes de distribución antes de fabricarlos?
A: Aislamiento, tensión soportada, funcionamiento mecánico, puesta a tierra, cableado / Inspección visual.
P: ¿Qué parámetros se deben proporcionar para la personalización?
R: voltaje/corriente, capacidad de cortocircuito-, escenario, función, número de circuito, tamaño de la instalación.
P: ¿Cuánto dura la vida útil?
R: Normalmente, dura entre 15 y 20 años. Para un mantenimiento regular, se puede ampliar hasta unos 25 años.
P: ¿Cómo elegir entre el tipo-extraíble y el tipo fijo?
R: Diseño extraíble para fácil mantenimiento, adecuado para operación y mantenimiento de alta-frecuencia; El diseño fijo tiene un costo menor y es adecuado para una distribución de energía simple.
